Descripción

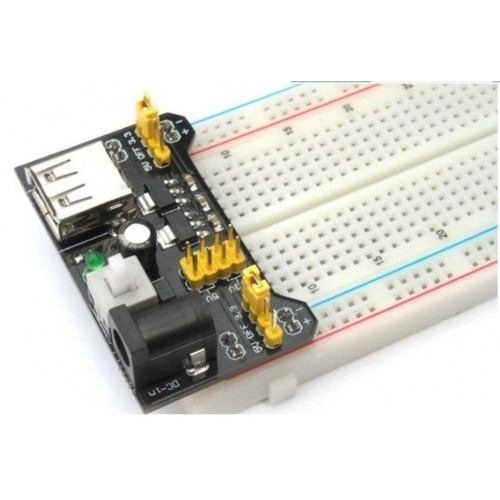

Módulo que permite alimentar un protoboard mediante una fuente de alimentación de hasta 12 V. La fuente de Alimentación para montaje en protoboard MB102 es la fuente más popular que existe para pequeños proyectos de electrónica, robótica y automatización.
Cuenta con una pequeña protección contra cortocircuito además tiene un LED indicador de alimentación por lo que si hay un corto el LED se apaga avisándonos del corto. El MB102 tiene dos modos de entrada de alimentación. A través de USB y a través de un plug de 5.5 mm universal el cual puede ser alimentado desde 6.5 V a 12 V, incorpora un interruptor para controlar el suministro de energía. Al conectar el plug invertido como alimentación nuestro puerto de USB funcionara como salida para alimentar tarjetas o dispositivos USB que consuman menos de 700 mA.
Tiene dos salidas fijas una de 3.3 V y otra de 5 V y puede suministrar una corriente máxima de 700 mA que es lo suficientemente bueno para la mayoría de aplicaciones. Incorpora además 2 jumpers o puentes para poder elegir entre 5 V, OFF y 3.3 V para poder seleccionar en cada lado del protoboard el voltaje de su preferencia. El tercer jumper es una salida doble de 3.3 V y 5 V para poder alimentar algún otro elemento el cual puede en muchas ocasiones resultar útil.
- Compatibilidad con protoboard de 400 y 830 puntos
- LED indicador de encendido
- Con jumper para seleccionar voltaje de salida
- Aplicaciones: Administración de voltaje
Datos Técnicos
- Voltaje de alimentación mínimo: 6.5 V
- Voltaje de alimentación máximo: 12 V
- Voltaje de salida 1: 3.3 V o 5 V (seleccionable)
- Voltaje de salida 2: 3.3 V o 5 V (seleccionable)
- Salida de voltaje en USB: 5 V
- Entrada de voltaje en USB: 5 V
- Corriente máxima de salida: 700 mA
- Conectores entrada:
- Plug invertido 5.5 mm X 2.1 mm
- Jack USB-A
- Botones: Encendido / apagado
- Dimensiones: 53 mm X 23 mm X 33 mm
- Marca: YwRobot
- Modelo: MB V2
