Módulo DS1302 Reloj De Tiempo Real

$38.79 +IVA

Cantidad de compra Precio unitario
20 - 30 $31.72 + IVA
31 + $27.59 + IVA



Descripción

Este módulo de reloj en tiempo real está basado en tecnologí­a de Dallas Semiconductors, es compatible con Arduino, y viene totalmente ensamblado y listo para funcionar.  Incluye una baterí­a tipo CR2032 que provee un funcionamiento aproximado durante un periodo de 3 años, este módulo presenta una interfaz de comunicación de protocolo I2C, y posee detección de caí­da de voltaje y la función de interruptor de la baterí­a.

Este circuito integrado DS1302 tiene un contador de tiempo real, además tiene 31 bytes de memoria RAM para cualquier dato que se quiera guardar allí. La comunicación con este integrado es vía Serial Síncrona (3 Pines). Y se puede transmitir o recibir la información byte por byte o en modo Burst. El DS1302 está diseñado para trabajar en aplicaciones de bajo consumo de potencia, de hecho cuenta con los dispositivos adecuados para ser alimentado por baterías recargables.

  • Batería en el modo de reserva con el oscilador en ejecución
  • Para batería CR2032 (Incluida)
  • Solo byte y transmisión multi- byte para el reloj o la memoria RAM de datos en lectura / escritura
  • Cuenta: Segundos, minutos, horas, día del mes, mes, día de la semana y el año con compensación de año bisiesto válido
  • No volátil (NV) de RAM para el almacenamiento de datos
  • Señal de salida onda cuadrada programable
  • Detección automática de falta de alimentación
  • Con orificios para sujetar
  • Aplicaciones: Temporizar, automatizar sistemas de control



*No incluye batería.

Datos Técnicos

  • Chip principal: DS1302
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Corriente mínima: 500 nA
  • Tipo de baterí­a: CR2032 de litio
  • Tipo interfaz de conexión: Serie I2C
  • Tipo de interfaz : Serial interfaz I / O
  • Señal de reloj: Para el microcontrolador (salida de 1Hz para microcontroladores en cascada)
  • RAM para el almacenamiento de datos: 31 X 8
  • TTL compatible: Si ( Vcc = 5V )

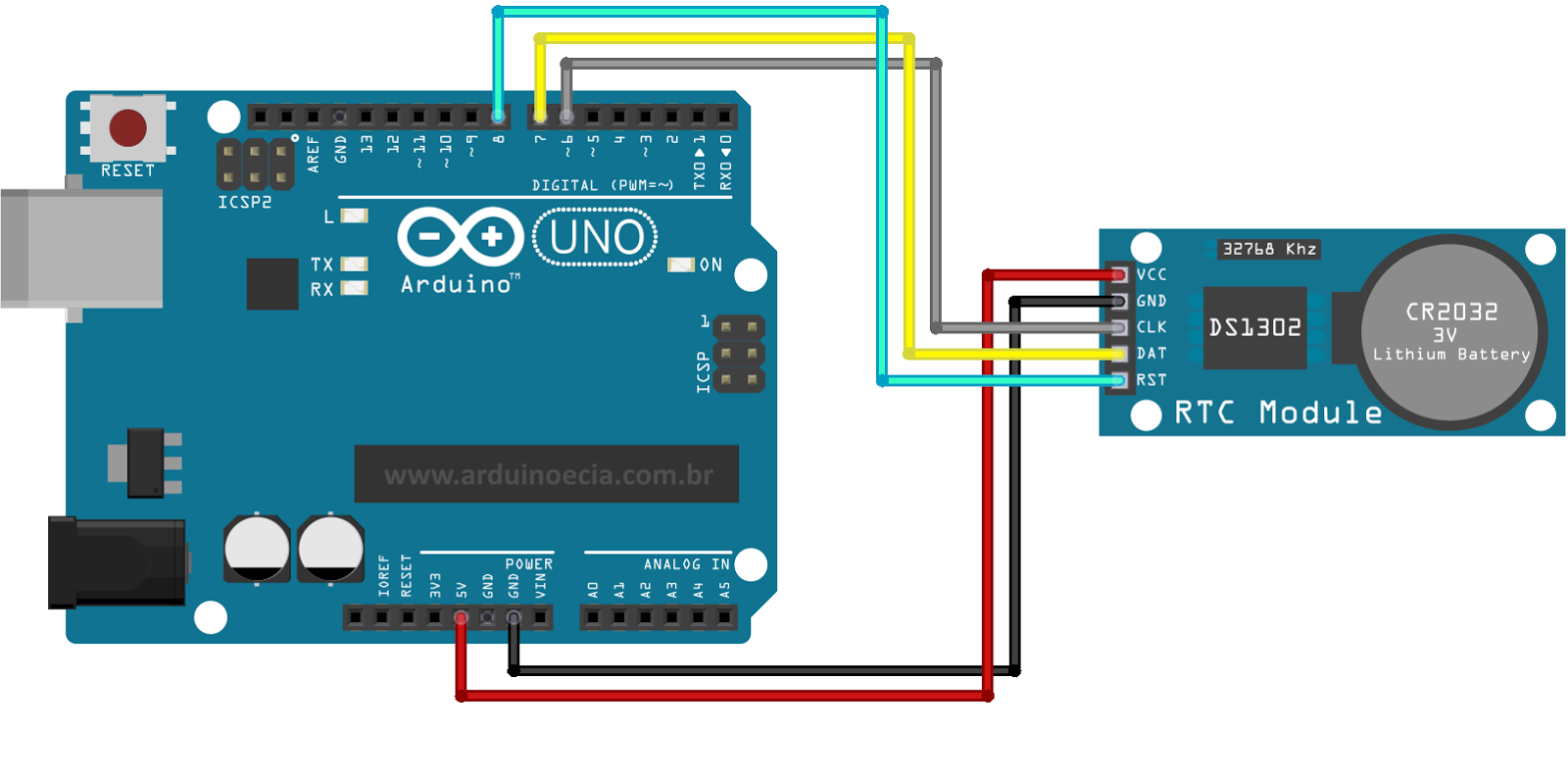

  • Pines de conexión directa: VCC, GND, CLK, DAT, RST
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 70 °C
  • Dimensiones: 43 mm X 22 mm X 11 mm
  • Número de pines: 5
