Descripción

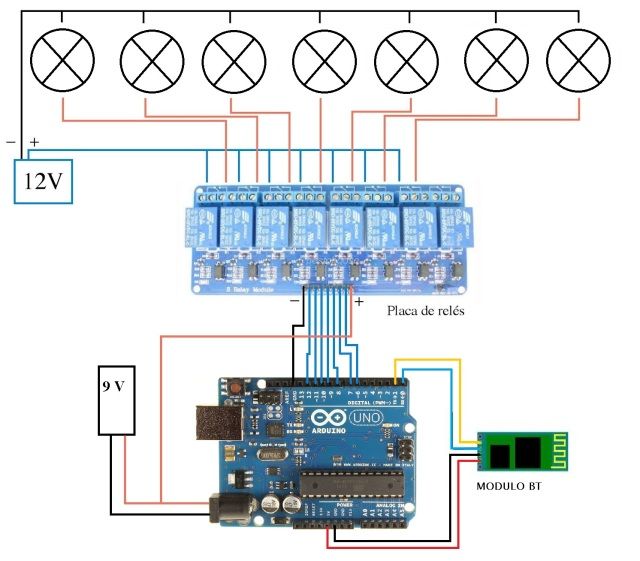

Módulo de relevadores (reles) para conmutación de cargas de potencia, ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (5 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.
- Contactos independientes para conexionado
- Fácil de instalar
- LED indicador de funcionamiento
- El voltaje de la bobina del relé es de 5 VDC
- Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
- Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
- Puede controlado directamente por circuito lógicos
- Terminales de conexión de tornillo (clemas)
- Terminales de entrada de señal lógica con headers macho de 0.1″
- Con orificios para sujetar
- Aplicaciones: Electrónica de control
Datos Técnicos
- Voltaje de alimentación mínima: 3.3 V
- Voltaje de alimentación máxima: 5 V
- Contacto nominal: 10 A 120 VCA / 5 VCD
- Número de relevadores: 8 de 1 polo 2 tiros
- Número de canales: 8 canales independientes protegidos con optoacopladores
- Cada canal máximo convierte la corriente: 3 A
- Vida eléctrica: 100,000 ciclos
- Vida mecánica: 100,000 ciclos
- Temperatura de trabajo mínima: -30° C
- Temperatura de trabajo máxima: 85° C
- Dimensiones: 13.5 cm X 5.3 cm
