Display LCD 16x2 Con Retroiluminación Con Módulo I2C

$85.36 +IVA

Cantidad de compra Precio unitario
10 - 15 $78.52 + IVA
16 + $68.28 + IVA



Descripción

Módulo de pantalla LCD monocromática con retroiluminación led. Puede mostrar texto, lineas y cualquier otra forma que se programe, incluso puede mostrar imágenes o logotipos.

El controlador es el chip HD44780 con una resolución en pantalla de 16 x 2 caracteres.

El módulo I2C adyacente al LCD permite conectar el LCD con 4 cables (2 de alimentación, 2 de datos), simplificando las conexiones y ahorrando puertos en el microcontrolador. El protocolo I2C permite conectar muchos dispositivos sobre un mismo bus de comunicación.

Por su bajo costo y simplicidad de operación es muy utilizado con controladores programables como Arduino o PIC.

Existen diversas librerías de código abierto para utilizar con este modulo.

Esta es otra gran pantalla LCD con luz de fondo azul. Como los recursos de los pines del controlador Arduino es limitada, su proyecto puede no ser capaz de utilizar el un LCD normal después conectada con una cierta cantidad de sensores o tarjeta SD. Sin embargo, con este módulo de interfaz I2C LCD, usted podrá visualizar datos a través de sólo 2 hilos. Si ya tiene dispositivos I2C en su proyecto, este módulo LCD en realidad no utilizara mas recursos en absoluto. Es fantástico para proyectos basados en Arduino.



Datos Técnicos

  • Tamaño: 80 x 35 x 11mm
  • Resolución: 16 x 2 caracteres
  • Alimentación: 5V
  • Retroiluminado: Azul



Conexiones entre Arduino y Módulo adaptador LCD a I2C

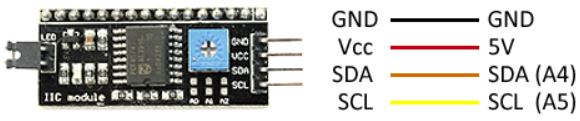

El adaptador LCD a I2C tiene los pines ordenados para conectar directamente al LCD, esto lo podemos hacer a través de un protoboard o soldando directamente al LCD.



conexion adaptador LCD a I2C

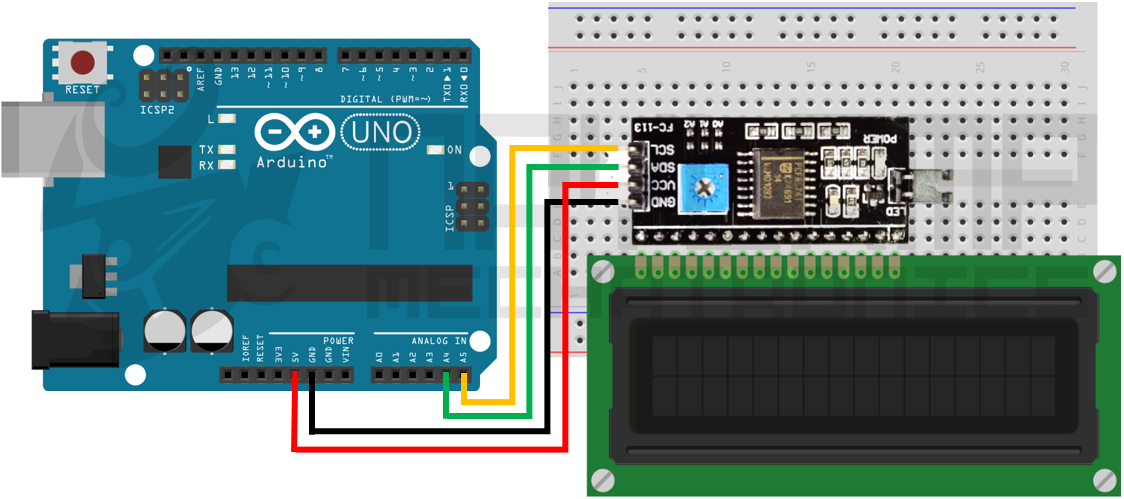

Para conectar con el modulo con el Arduino solo utilizamos los pines I2C del Arduino (SDA y SCL) y alimentación (GND y 5V), los pines I2C varían de acuerdo al modelo de Arduino con el que trabajemos, en la siguiente tabla podemos ver cuales son los pines I2C para cada modelo de Arduino.

Adaptador LCD a I2CArduino Uno, Nano, Mini.Arduino Mega , DUEArduino Leonardo

  GND

GND

GND

GND

  VCC

5V

5V

5V

  SDA

A4

20

2

  SCL

A5

21

3



Librería LiquidCrystal_I2C para Arduino

Existen diferentes tipos y versiones de librerías para trabajar con el módulo Adaptador LCD a I2C, información más completa pueden encontrar en: http://playground.arduino.cc/Code/LCDi2c , nosotros usaremos la librería LiquidCrystal_I2C

Las funciones que utiliza esta librería son similares a la librería LiquidCrystal de Arduino, revisaremos las funciones principales:

LiquidCrystal_I2C(lcd_Addr, lcd_cols, lcd_rows)

Función constructor, crea un objeto de la clase LiquidCrystal_I2C, con dirección, columnas y filas indicadas.

init()

Inicializa el modulo adaptador LCD a I2C, esta función internamente configura e inicializa el I2C y el LCD.

clear()

Borra la pantalla LCD y posiciona el cursor en la esquina superior izquierda (posición (0,0)).

setCursor(col, row)

Posiciona el cursor del LCD en la posición indicada por col y row(x,y); es decir, establecer la ubicación en la que se mostrará posteriormente texto escrito para la pantalla LCD.

print()

Escribe un texto o mensaje en el LCD, su uso es similar a un Serial.print

scrollDisplayLeft()

Se desplaza el contenido de la pantalla (texto y el cursor) un espacio hacia la izquierda.

scrollDisplayRight()

Se desplaza el contenido de la pantalla (texto y el cursor) un espacio a la derecha.

backlight();

Enciende la Luz del Fondo del LCD

noBacklight();

Apaga la Luz del Fondo del LCD

createChar (num, datos)

Crea un carácter personalizado para su uso en la pantalla LCD. Se admiten hasta ocho caracteres de 5x8 píxeles (numeradas del 0 al 7). Dónde: num es el número de carácter y datos es una matriz que contienen los pixeles del carácter. Se verá un ejemplo de esto más adelante.
