Descripción

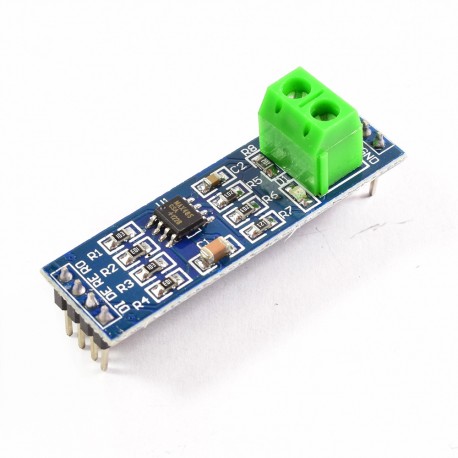

Con este módulo puedes realizar la conexión de un arduino o microcontrolador PIC con cualquier dispositivo que emplee la capa física RS485. El Módulo Interfaz RS485 está basado en el circuito integrado MAX485 que convierte las señales TTL en señales diferenciales compatibles con el estándar RS485. El módulo también funciona como un receptor RS485.
El RS485 es un estándar de comunicaciones ampliamente empleado en industria que podemos emplear en microcontroladores como Arduino para leer o escribir en otros dispositivos.
El RS485 es sencillo, robusto y a diferencia de otras tecnologías propietarias, su uso es es gratuito. Por estos motivos, muchos dispositivos sensores y actuadores lo han adoptado como forma de comunicación, siendo frecuente en el ámbito industrial.
Una de las ventajas del RS485 es la larga distancia de transmisión. El alcance depende de la velocidad, siendo posible conseguir 35 Mbps en distancias inferiores a 10 metros, y hasta 100 Kbps en distancias hasta 1200 metros.
Con RS485 podemos establecer comunicación simplex, half-duplex y full-duplex. Sin embargo, para la comunicación full-duplex tendremos que establecer dos canales distintos, y disponer de un receptor y emisor en cada uno de los terminales.
- LED indicador de funcionamiento
- Funciona en modo emisor y modo receptor
- Se puede colocar sobre el protoboard o conectar con cables jumper
- Soporta larga distancia de transmisión
- Aplicaciones: Comunicación y automatización
Datos Técnicos
- Chip principal: MAX485
- Conector: Block 2 tornillos
- Conector: 2 Header de 4 pines serial TTL
- Voltaje de alimentación: 5 V
- Consumo de corriente: 500 uA
- Potencia de operación: 830 mW
- Tipo de comunicación: Half-duplex
- Velocidad máxima a 12 m: 10 Mbit/s
- Alcance máximo a 100 kbits/s: 1200 m
- Temperatura de operación mínima: -10 °C
- Temperatura de operación máxima: 85 °C
- Dimensiones: 5.7 cm X 1.4 cm X 2 cm
