Descripción

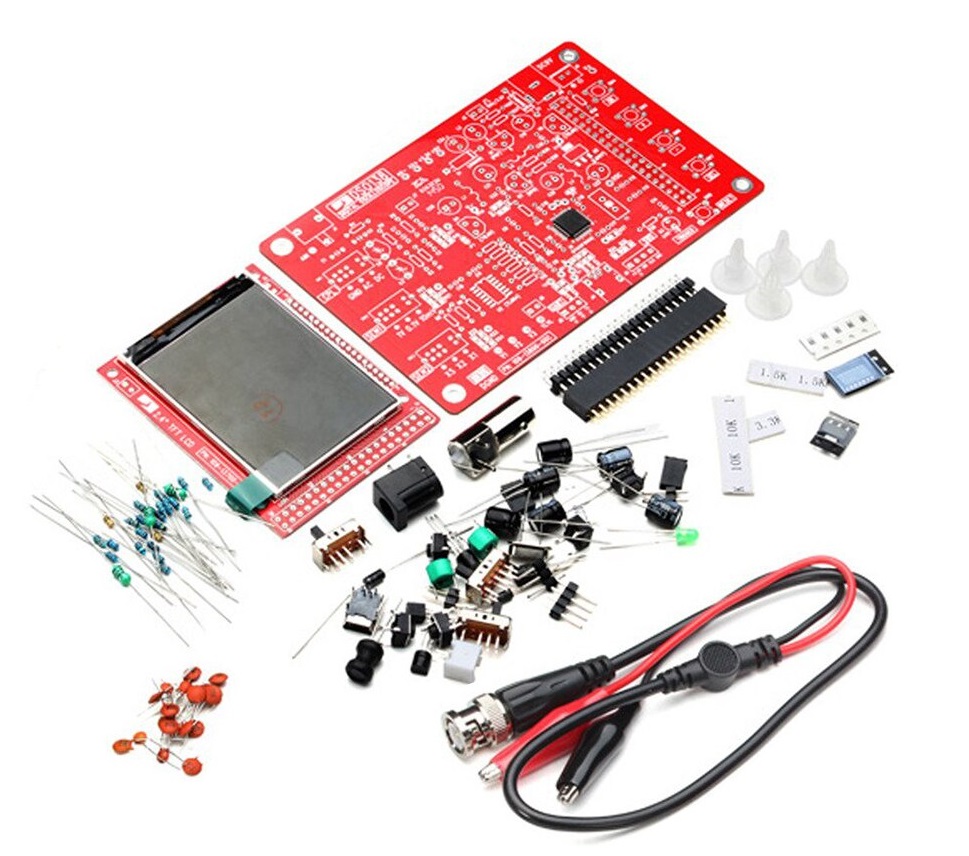

El kit viene con todo lo necesario para poder armar un Osciloscopio que si bien no es profesional es excelente para estudiantes y entusiastas, es económico y funciona muy bien.
Te recomendamos tener cuidado al momento de ensamblarlo cuidar la polaridad por que la garantia no cubre descuidos por ensamble, los integrados SMD ya vienen soldados a la placa.
El monitor es un TFT retroiluminada de 2.4 pulgadas y resolución 320x240px.
Datos Técnicos
- Este kit utiliza un procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla TFT a color de 2,4 pulgadas, se puede utilizar como placa de desarrollo de prueba de brazo.
- Puede ser un desarrollo secundario sobre la base de este kit, por ejemplo, se puede cambiar a milivoltímetro, registradores de datos.
- Desplazamiento vertical ajustable y con instrucciones.
- Con modos automáticos, regulares y de una sola toma, fácil de capturar la forma de onda del momento.
- Disparador de borde de elevación o caída disponible.
- Forma de onda del gatillo anterior Observable (retraso negativo).
- Se puede congelar en cualquier momento.
- Viene 1Hz/3,3 V onda cuadrada prueba fuente de señal.
- Con pantalla digital de parámetros de forma de onda, que incluye frecuencia, período, ancho de pulso, relación de servicio, máx./MIN./AVG./pico/valores virtuales.
- Función de almacenamiento de forma de onda: no se perderá la forma de onda después de apagarse.
- Detección de cortocircuito y circuito abierto: puede ayudar al usuario a encontrar el error de soldadura.
- Función de reconocimiento del controlador TFT.
- El SMD ha sido soldado, más adecuado para principiantes electrónicos.
- Fácil de montar para entusiastas electrónicos.
- Tasa máxima de muestreo en tiempo Real: 1 Msps
- Precisión: 12Bit
- Tampón de muestreo profundidad: 1024 bytes
- Ancho de banda analógico: 0-200 KHz
- Sensibilidad Vertical: 10mV/Div-5 V/Div (1-2-5 de manera progresiva)
- Impedancia de entrada: 1 M
- Voltaje máximo de entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)
- Acoplamiento modos: AC/DC/GND
- El rango de la Base de tiempo Horizontal: 10mo/Div-50 s/Div (1-2-5 de manera progresiva)
- Voltaje de suministro: CC 9 V
- Tamaño de PCB: 117*76mm/4,6 * 3in
- Tamaño de la pantalla: 52*40mm/2 * pulgadas
