Descripción
El circuito Integrado AD620AN es un amplificador de instrumentación de precisión de bajo costo, de alta precisión, de baja potencia, que requiere sólo una resistencia externa para establecer las ganancias de 1 a 10.000. Ofrece una energía más baja (sólo corriente de alimentación máxima 1.3mA), por lo que es una buena opción para las aplicaciones que funcionan con baterías portátiles (o remoto). El AD620 con su alta precisión de 40 ppm máxima linealidad, baja tensión de offset de 50μV máximo y la deriva desplazamiento de 0.6μV /° C máxima, es ideal para su uso en sistemas de adquisición de datos de precisión como balanzas y las interfaces de transductores. El bajo nivel de ruido, baja polarización de entrada de alimentación de corriente y baja del AD620 hacen que sea muy adecuado para aplicaciones médicas, tales como ECG y monitores de presión arterial no invasiva. La corriente de polarización de entrada baja de 1.0nA máxima se hace posible con el uso del procesamiento Superβeta en la etapa de entrada. El amplificador es muy adecuado para aplicaciones multiplexados con su tiempo de establecimiento de 15μs a 0,01% y su costo es lo suficientemente bajo para permitir que los diseños en amperios por canal.
- Aplicaciones: Balanzas de pesaje ECG e instrumentación médica, interfaz de transductor, sistemas de adquisición de datos, controles de procesos industriales, equipos portátiles y de baterías
Datos Técnicos
- Tipo de amplificador: Instrumentación
- Número de amplificadores: 1
- Tensión de alimentación mínima: 2.3 V
- Tensión de alimentación máxima: 18 V
- Ancho de banda: 1 MHz
- Razón de rechazo al modo común (CMRR): 130
- Tensión de desviación de salida: 50
- Temperatura de operación mínima: -40 °C
- Temperatura de operación máxima: 85 °C

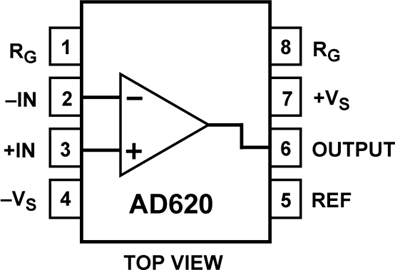

- Encapsulado: DIP
- Número de pines: 8
