Descripción
El driver L298N es un dispositivo que permite controlar el sentido de funcionamiento de motores a una corriente de salida por canal de hasta 2 A. Este módulo cuenta con un disipador de calor acorde a este driver, sus características de diseño le permiten un rendimiento anti-interferencia excepcional, puede llegar a trabajar hasta con un nivel de tensión de entrada de 46 V, aunque por cuestiones de seguridad se recomiendo usar niveles de tensión algo debajo de este valor límite. Puede llegar a manejar un motor paso a paso de dos fases y cuatro fases, o dos motores de corriente continua. Este módulo incluye un regulador de voltaje 78M05 para obtener la energía de alimentación del dispositivo, sin embargo, cuando se superan los 12 V, se sugiere usar una fuente de poder externa de 5 V como fuente de alimentación digital y deshabilitar el jumper de 12 V. Este módulo tiene gran capacidad de filtrado de ruido, cuenta con un diodo de protección ante corriente inversa, haciendo que su funcionamiento sea más estable y fiable.

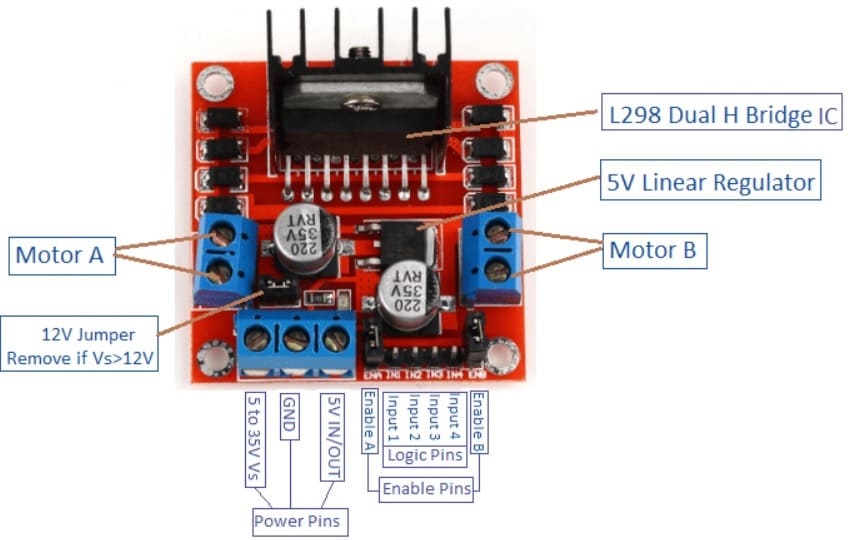

Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.
Datos Técnicos
- Controlador: L298 (Doble puente H)
- Interfaz de potencia: 7 V ~ 46 V
- Voltaje de control: 5 V
- Corriente máxima por canal: 2 A
- Nivel de entrada de señal de control
- Nivel alto: 2.3 V <= Vin <= Vss
- Nivel bajo: -0.3 V <= Vin <= 1.5 V
- Corriente de control: 36 mA
- Potencia de salida: 25 W
- Luces indicadoras: Encendido, control, dirección
- Con disipador
- Color placa: Rojo
- Con orificios para sujetar
- Temperatura de operación mínima: -20 °C
- Temperatura de operación máxima: 135 °C
- Dimensiones: 43 mm X 43 mm X 26 mm
