Descripción

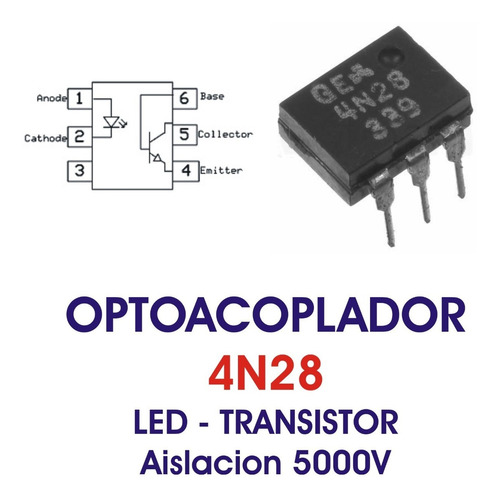

El 4N28 es un optoacoplador de un canal con salida del fototransistor con conexión a la base. Se compone de LED infrarrojo de arseniuro de galio y un fototransistor NPN de silicio. Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
- Aplicaciones: Procesado de señal, administración de potencia, comunicaciones y red
Datos Técnicos
- Tipo de salida del optoacoplador: Transistor
- Número de canales: 1
- Voltaje de colector-emisor V(br)ceo: 80V
- Voltaje de aislamiento: 5000 V
- Corriente directa If máxima: 60mA
- CTR mínimo: 10%
- Tipo encapsulado: DIP
- Número de pines: 6
