Descripción

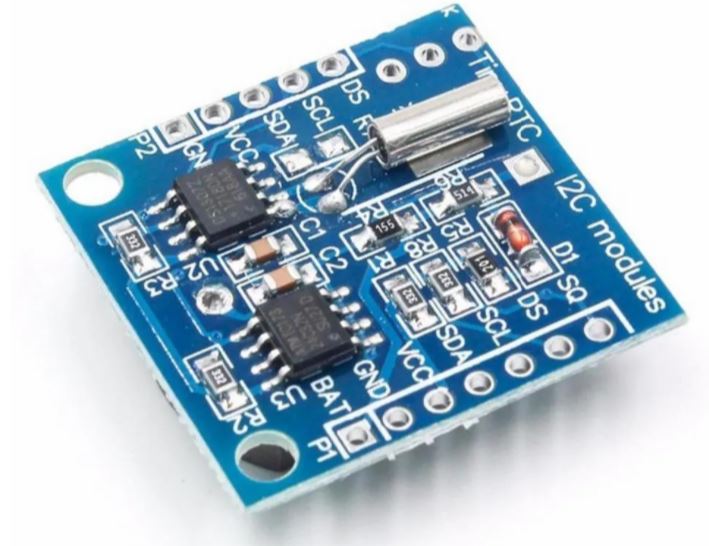

El DS1307 de Maxim/Dallas es un circuito integrado capaz de almacenar y llevar la cuenta de la fecha y hora, además disponemos de unos cuantos bytes de datos de usuario en su memoria RAM no volátil (NVRAM). El módulo Tiny RTC es una completa solución para aprender sobre el circuito DS1307 y realizar proyectos que requieren de alguna forma de la fecha y hora actuales. La fecha es ajustada automáticamente a final de mes para meses con menos de 31 días, incluyendo las correcciones para año bisiesto. Otra característica interesantes del DS1307 es su salida de onda cuadrada programable que puede ser utilizada por otras partes del circuito como base de tiempo.
El Tiny RTC es fácilmente accesible mediante una interfaz I2C de dos hilos. Tanto el DS1307 como la memoria EEPROM 24C32 comparten la misma interfaz I2C, haciendo este módulo una plataforma ideal para almacenamiento de eventos horarios o para crear un datalogger de temperatura utilizando muy pocos pines el microcontrolador, que además se pueden compartir con otros periféricos.
- El chip DS1307 maneja todas las funciones de reloj-calendario con compensación de año biciesto.
- Interfaz con la mayoría de los microcontroladores a través de I2C
- Compatible con Arduino, hay variedad de librerías para acceder al RTC
- Batería de respaldo para el RTC incluida en el módulo
- Cristal, resistencias pull-up y componentes de apoyo incluidos en el módulo
- Aplicaciones: Temporizar, automatizar sistemas de control
Datos Técnicos
- Chip principal: DS1307 y EEPROM AT24C
- Voltaje de alimentación mínimo: 3.3 V
- Voltaje de alimentación máximo: 5 V
- Corriente mínima: 500 nA
- Para batería: CR2032 de litio
- Interfaz de conexión: Serie I2C
- Tipo de interfaz : Serial interfaz I / O
- Funciones del RTC:
- Hora: Segundos, minutos, horas
- Fecha: Número día, día de la semana, mes y año
- Compensación de año bisiesto
- Pin de salida a 1 Hz para llevar el tiempo en otros componentes
- Señal de reloj: Para el microcontrolador (Salida de 1Hz para microcontroladores en cascada)
- RAM para el almacenamiento de datos: 31 X 8
- TTL compatible: Si ( Vcc = 5V )
- Conexión para Arduino Uno: SCL - A5 SDA - A4 VCC - 5V GND - GND
- Temperatura de operación mínima: 0 °C
- Temperatura de operación máxima: 70 °C
- Dimensiones: 43 mm X 22 mm X 11 mm
- Número de pines: 12
