Descripción

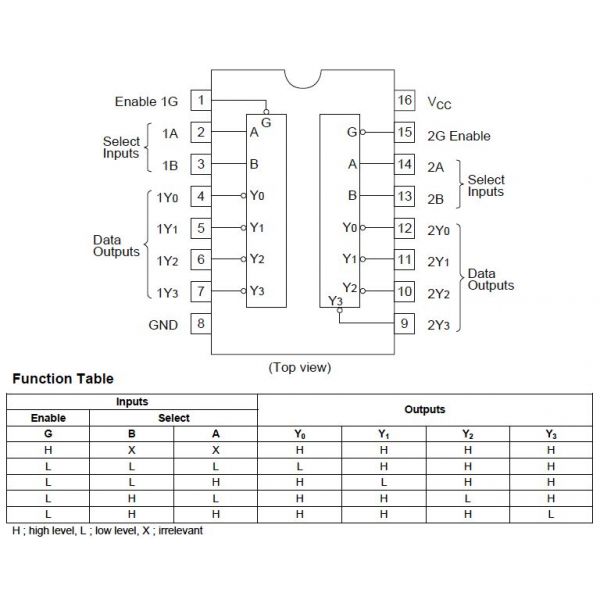

El 74LS139 es un decodificador / demultiplexor dual de 2 líneas a 4 líneas, circuito TTL MSI con Schottky,-clamp, diseñado para usarse en decodificación de memoria de alto rendimiento o aplicaciones de enrutamiento de datos que requieren tiempos de retardo de propagación muy cortos. En sistemas de memoria de alto rendimiento, estos decodificadores se pueden usar para minimizar los efectos de la decodificación del sistema. Cuando se emplean memorias de alta velocidad que utilizan un circuito de habilitación rápida, los tiempos de retardo de estos decodificadores y el tiempo de activación de la memoria suelen ser menores que el tiempo de acceso típico de la memoria. Esto significa que la demora efectiva del sistema introducida por el decodificador del sistema fijado con Schottky es insignificante. El circuito comprende dos decodificadores individuales de dos líneas a cuatro líneas en un solo encapsulado. La entrada de activación activa baja puede usarse como una línea de datos en aplicaciones de demultiplexación.
- Schottky con clamp para un alto rendimiento
- Aplicaciones: Industrial
Datos Técnicos
- Familia: LS
- Tipo de lógica: Decodificador / demultiplexor
- Número de salidas: 8
- Configuración de línea 2:4
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Temperatura de funcionamiento mínima: 0 ° C
- Temperatura de funcionamiento máxima: 70 ° C
- Encapsulado: DIP
- 16 pines
