Descripción

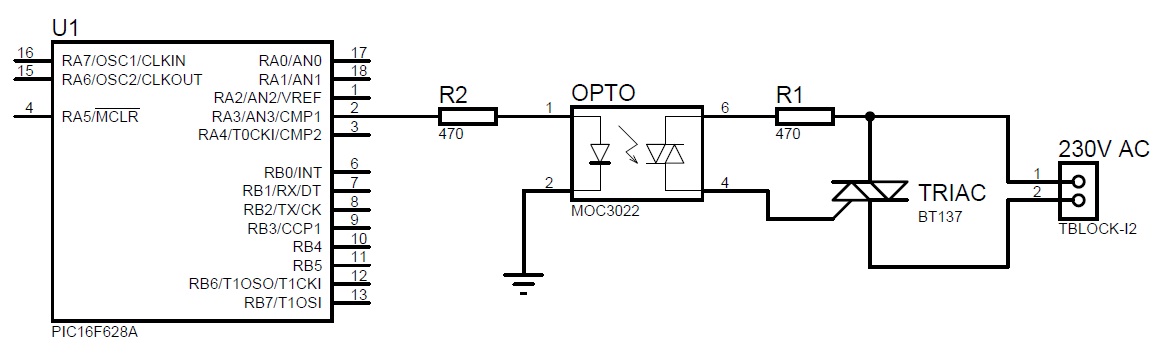

El optoaislador MOC3022 consta de un diodo emisor de infrarrojos de arseniuro de galio, acoplado ópticamente a un interruptor bilateral de silicio y está diseñado para aplicaciones que requieren disparo aislado de TRIAC, bajo corriente de conmutación aislado de CA, un alto aislamiento eléctrico (a 7500V pico), de alto voltaje detector de punto muerto, pequeña tamaño, y de bajo costo.
Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
- Excelente estabilidad IFT
- Diodo emisor de infrarrojos tiene baja degradación
- Aplicaciones: Electrónica de consumo, control de motor, industrial, administración de potencia, iluminación
Datos Técnicos
- Tipo: Optoacoplador
- Tipo de salida: Fototriac
- Modo de funcionamiento: Paso por no cero
- Número de canales: 1
- Tensión máxima de apagado repetitivo Vdrm: 400 V
- Tensión de aislamiento: 5.3 kV
- Voltaje reversa: 3 V
- Corriente continua: 50 mA
- Corriente de salida: 100 mA
- Temperatura de operación mínima: -40°C
- Temperatura de operación máxima: 100°C
- Encapsulado: DIP
- Número de pines: 6
Archivos de descarga disponibles:
