Descripción

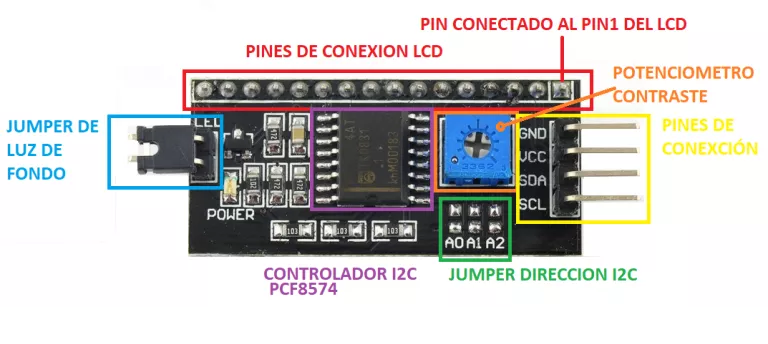

Conectar nuestra pantalla LCD con Arduino es mucho más sencillo con la ayuda del Módulo adaptador de LCD a interfaz I2C pues permite manejar nuestro LCD utilizando solo 2 pines (SDA y SCL). Este módulo es compatible con los LCD 1602 y LCD 2004. El Módulo está basado en el controlador I2C PCF8574 que es un Expansor de Entradas y Salidas digitales controlado por I2C. Por el diseño del PCB este módulo se usa especialmente para controlar un LCD Alfanumérico.
La dirección I2C por defecto del módulo puede ser 0x3F o en otros casos 0x27. Es muy importante identificar correctamente la dirección I2C de nuestro modulo, pues de otra forma nuestro programa no funcionará correctamente. Para identificar la dirección especifica de nuestro módulo podemos utilizar un pequeño sketch de prueba llamado: I2C Scanner, el cual nos permite identificar la dirección I2C del dispositivo conectado al Arduino.
Si ya dispone de dispositivos I2C en su proyecto, este módulo se conecta en el mismo bus y no utiliza más pines. Puede cambiar la direccion I2C soldando uno puentes que trae el módulo.
Datos Técnicos
- Microcontrolador: ATMEL ATMEGA328
- Voltaje de entrada: 5V~9V
- Voltaje de salida: 3.3V/5V
- Pines digitales entradas/salidas: 14
- Pines analógicos entradas/salidas: 6
- Interfaz (protocolo): I2C/TWI/SPI
- Potenciómetro: Ajustar contraste y luz de fondo
- Líneas de salida: 4
- Dirección del dispositivo: 0x20/0x27
- Tamaño: 5.4cm x 1.9cm
- Peso: 16 gramos
