Descripción

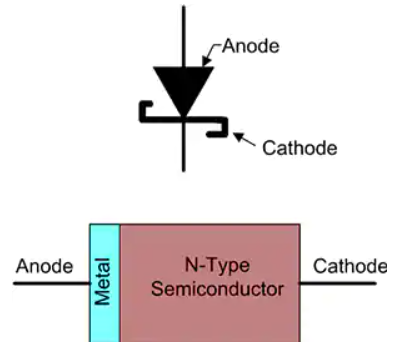

El diodo Schottky o diodo de barrera Schottky, es un dispositivo semiconductor que proporciona conmutaciones muy rápidas entre los estados de conducción directa e inversa y muy bajas tensiones umbral.
El 1N5822 es un diodo rectificador de barrera Schottky de uso general de 40 voltios de 2 polos y tiene una construcción epitaxial con contacto de pasivación de óxido y contacto de superposición de metal. El rectificador Schottky emplea el principio de barrera Schottky en un diodo de potencia de metal a silicio de gran área. Tiene una geometría de vanguardia. Es ideal para su uso como rectificador en inversores de baja tensión, alta frecuencia, diodos de marcha libre y diodos de protección de polaridad.
- Aplicaciones: Para usos en aplicaciones de baja tensión, inversores de alta frecuencia, y aplicaciones de protección de polaridad
Datos Técnicos
- Tipo de diodo: Schottky
- Tensión máxima de apagado repetitiva, Vdrm: 40 V
- Corriente directa lf (AV): 3 A
- Voltaje directo máximo VF: 525 mV
- Corriente directa transitoria Ifsm máxima: 80 A
- Temperatura de operación máxima: 125°C
- Encapsulado: DO-201AD
- Axial: 2 puntas
