Descripción

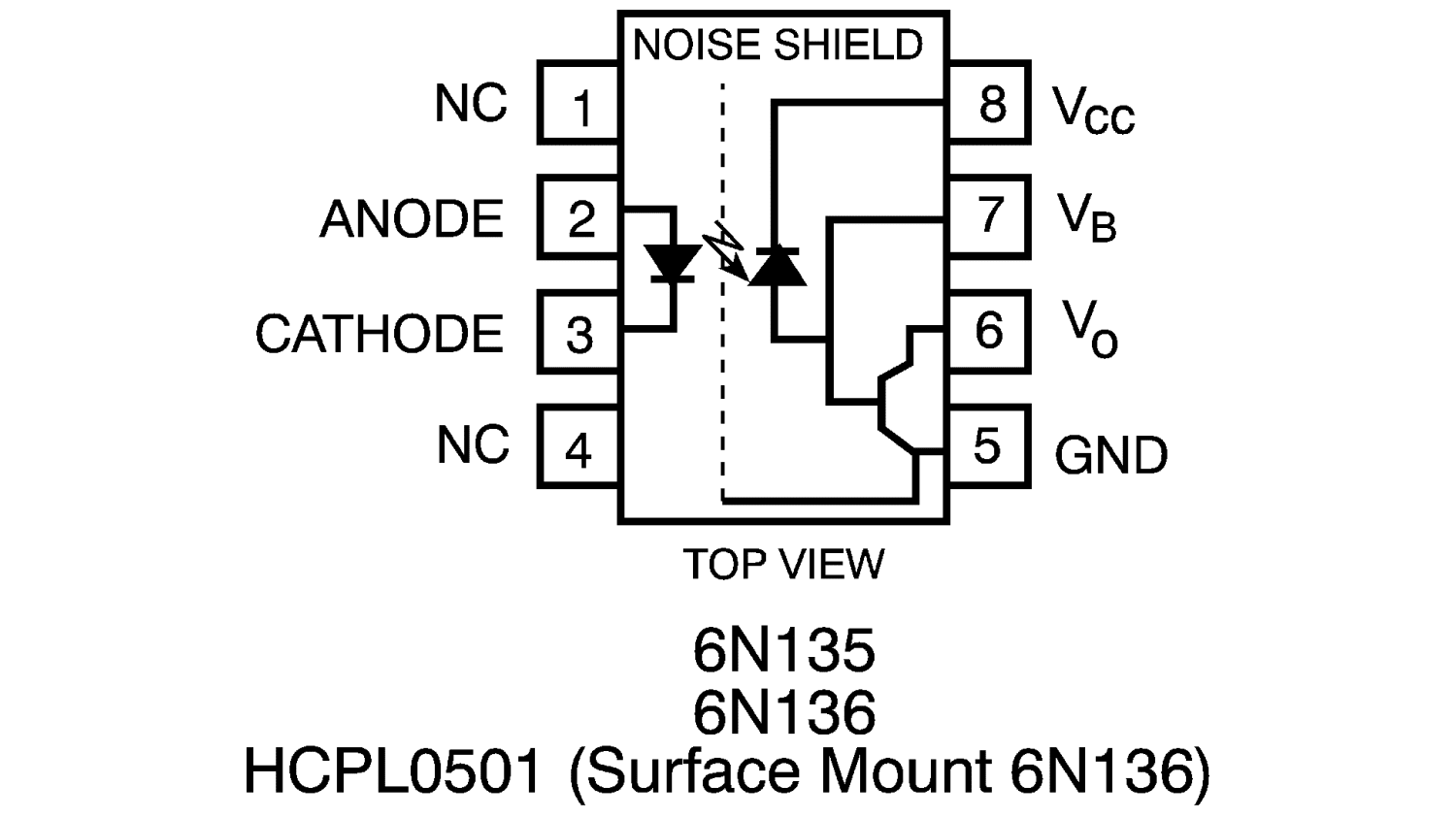

El 6N135 es un optoacoplador que consta de LED AlGaAs ópticamente acoplado a un transistor fotodetector de alta velocidad. Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
- Aplicaciones: Industrial, comunicaciones y red
Datos Técnicos
- Tipo salida optoacoplador: Fototransistor
- Número de canales: 1
- Voltaje de colector-emisor V(br)ceo: 20 V
- Corriente directa If máxima: 25 mA
- Voltaje de aislamiento: 5300 V
- Encapsulado DIP
- Número de pines: 8
