MOC3011 Optoacoplador Con Salida a Triac

Descripción

El optoaislador MOC3011 consta de un diodo emisor de infrarrojos de arseniuro de galio, acoplado ópticamente a un interruptor bilateral de silicio y está diseñado para aplicaciones que requieren disparo aislado de TRIAC,  bajo corriente de conmutación aislado de CA, un alto aislamiento eléctrico (a 7500V pico), de alto voltaje detector de punto muerto, pequeña tamaño, y de bajo costo.

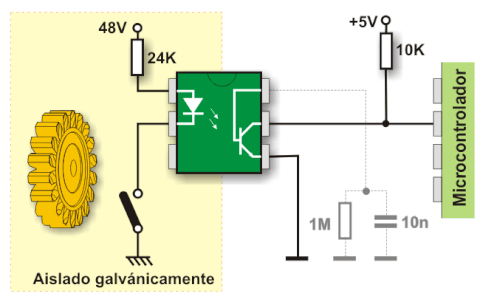

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

• Los diodos emisores de IR tienen excelente estabilidad IFT de baja degradación
• Aplicaciones: Industrial, iluminación, control de motor

Datos Técnicos

• Tipo: Optoacoplador
• Tipo de salida: Fototriac
• Modo de funcionamiento: Paso por no cero
• Número de canales: 1
• Voltaje  de aislamiento: 5.3 kV
• Tensión máxima de apagado repetitiva, Vdrm: 250 V
• Voltaje inverso, VR: 3 V
• Entrada de corriente máxima: 10 mA
•  Corriente directa continua, SI:  60 mA
• Disipación de potencia total (TA=25 ° C)  PD: 100 mW
• Temperatura de operación mínima:  -40°C
• Temperatura de operación máxima: 100°C
• Encapsulado DIP
• 6 pines
